Este Módulo Didático foi concebido e projetado para estudos de transferência de calor e quantidade de movimento, em: Trocador de Calor de Placas, Trocador de Calor Casco-Tubos e Trocador de Calor de Tubos Concêntricos. Para o aquecimento da água utiliza um Aquecedor a gás (para aquecer a água em um circuito aberto) ou um Aquecedor elétrico (para aquecer a água em um circuito fechado do fluido quente para economia de energia e água). Este Módulo didático opera cada trocador de modo individual, e permite ensaios em configuração co-corrente (paralelo) e contracorrente com variações das vazões nas entradas dos fluidos quente e frio, e controle da variação de temperatura do fluido quente.
Os objetivos didáticos desta bancada são:
- Determinar os Coeficientes globais de troca de calor (U), para várias condições de operação;
- Determinar as Eficiências de troca térmica (Ef), para várias condições de operação;
- Determinar as quantidades de calor (qt) trocado (recebidos e cedidos) pelos fluidos frio e quente, para várias condições de operação;
- Comparar cada uma das variáveis: Coeficientes convectivos globais, Eficiências de troca térmica e Quantidades de calor trocado nas duas configurações de escoamentos (co-corrente e contracorrente);
- Avaliar as perdas térmicas ocorridas em cada condição de operação utilizada.
- Realizar comparações de desempenho entre os trocadores de calor.
Este Modelo Standard possui três customizações em função da metodologia de aquecimento da água e do painel elétrico de comando. No entanto, possuem a estrutura do circuito hidráulico idênticos, em tubos PPR para água quente:
- MD 012A1 – Trocadores de Calor Triplo Combinados: a Placas – Casco Tubos – Tubos Concêntricos: Modelo Standard-AE-CFAQ-PS (Aquecimento Elétrico – Circuito Fechado de Água Quente – Painel Elétrico Standard)

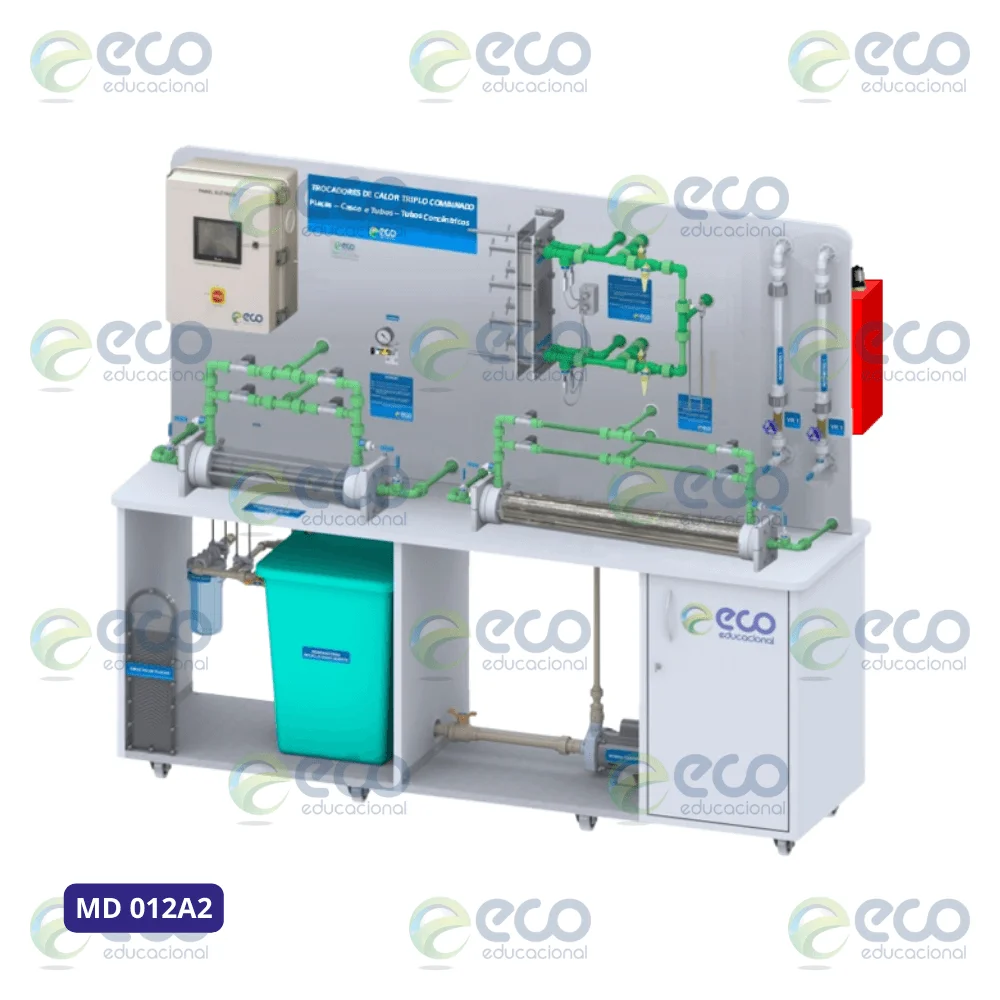

- MD 012A2 – Trocadores de Calor Triplo Combinados: a Placas – Casco Tubos – Tubos Concêntricos: Modelo Standard-AE-CFAQ-PIHM (Aquecimento Elétrico – Circuito Fechado de Água Quente – Painel Elétrico com IHM touch)

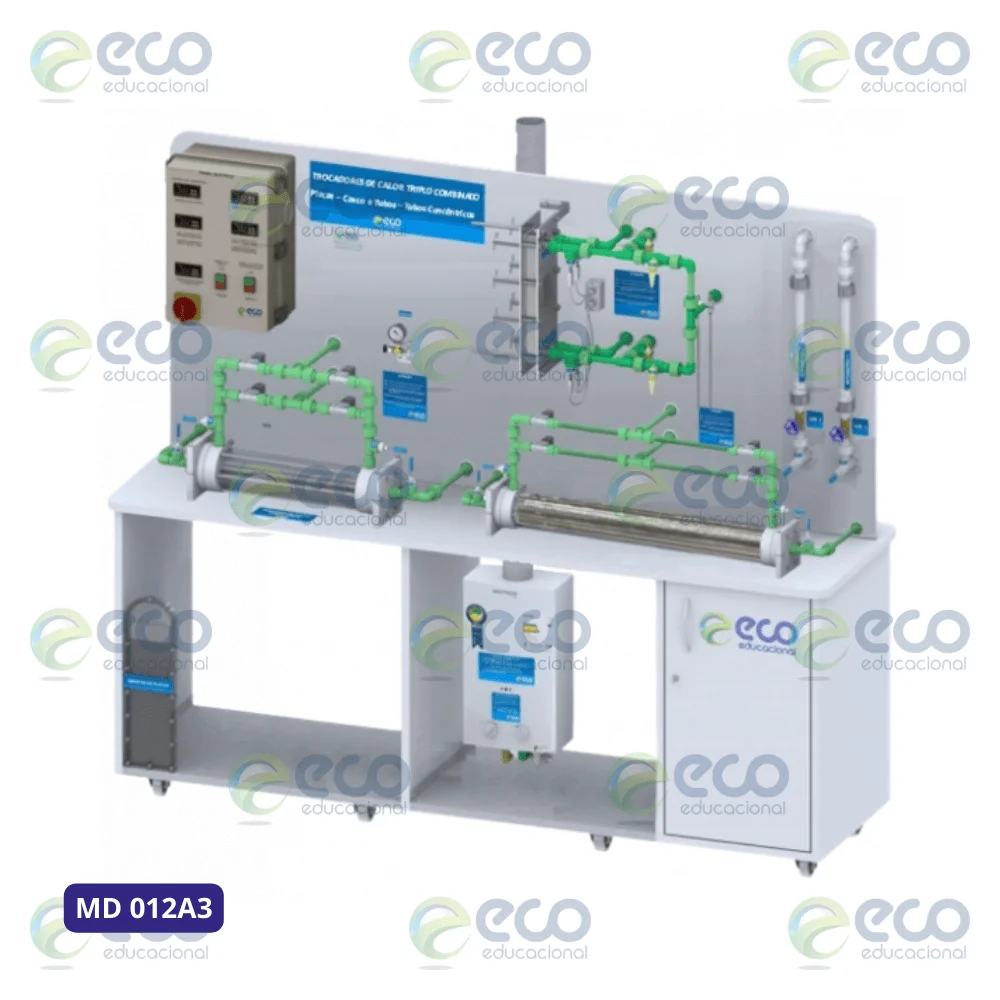

- MD 012A3 – Trocadores de Calor Triplo Combinados: a Placas – Casco Tubos – Tubos Concêntricos: Modelo Standard-AG-CAAQ-PS (Aquecimento a Gás – Circuito Aberto de Água Quente – Painel Elétrico Standard)
